Zigbee là gì, vì sao nhà thông minh sử dụng công nghệ này?

03/07/2021
bởi ThietBi SmartHome
Thietbismarthome - Zigbee là gì, vì sao nhà thông minh sử dụng công nghệ này?

Đồng bộ hóa tất cả các thiết bị nhà thông minh là điều không dễ dàng và nó đòi hỏi một ngôn ngữ chung để liên kết với vô số công nghệ từ các nhà sản xuất khác nhau. Và đó là lúc  Zigbee trổ tài – một trong những giao thức hàng đầu trong việc giúp công nghệ nói chuyện với nhau. Vậy Zigbee là gì và nó hoạt động như thế nào, hãy cùng Thiết Bị Smarthome đi tìm câu trả lời qua bài viết dưới đây, bạn nhé!

Zigbee là gì?

ZigBee là một tiêu chuẩn mở toàn cầu cho công nghệ không dây được thiết kế để sử dụng tín hiệu vô tuyến kỹ thuật số năng lượng thấp cho các mạng khu vực cá nhân – PAN (personal area network) được ZigBee Alliance phát triển vào năm 1998.

ZigBee hoạt động dựa trên thông số kỹ thuật của IEEE 802.15.4 và được sử dụng để tạo các mạng yêu cầu tốc độ truyền dữ liệu thấp, hiệu quả năng lượng và kết nối mạng an toàn. Nó được sử dụng trong một số ứng dụng như hệ thống những thiết bị smarthome (nhà thông minh), hệ thống sưởi và làm mát và trong các thiết bị y tế.

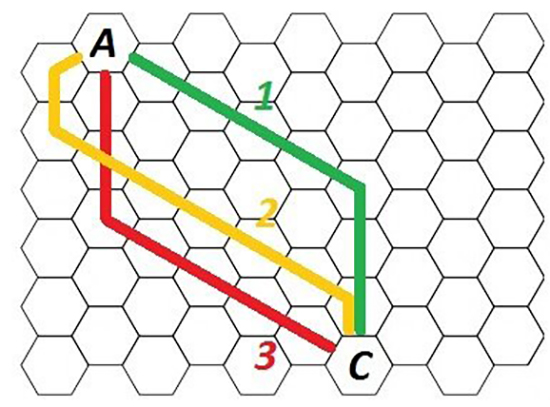

Đây là tiêu chuẩn sử dụng tín hiệu radio có tần số ngắn và cấu trúc với hai tầng gồm tầng vật lý và địa chỉ MAC giống với tiêu chuẩn 802.15.4. Các bạn có thể hiểu nôm na Zigbee = ZigZag + Bee, dạng truyền thông ZigZag kiểu như tổ ong.

Thiết bị smarthome - Zigbee là gì, vì sao nhà thông minh sử dụng công nghệ này?

Hơn nữa, Zigbee còn thiết lập các tầng khác nhờ thế mà các thiết bị của các hãng có thể nhận biết ra nhau và tự kết nối với nhau dễ dàng hơn.

Tham khảo thêm: Thiết bị nhà thông minh (smarthome) là gì?

Lợi ích của ZigBee là gì?

Nhờ vào đặc điểm truyền tải tín hiệu xa và ổn định nên Zigbee được sử dụng rất rộng rãi trong ngành công nghiệp tự động hóa đặc biệt là trong các hệ thống nhà thông minh. Dưới đây là các ưu điểm khi áp dụng ZigBee:

  • Dễ dàng lắp đặt: Việc lắp đặt các thiết bị dùng ZigBee rất dễ dàng
  • Kết nối internet: Bạn có thể dễ dàng điều khiển các thiết bị thông qua kết nối Internet từ bất kỳ đâu trên thế giới. Giúp điều khiển nhà thông minh dễ dàng hơn.
  • Tiết kiệm năng lượng: ZigBee tiêu tốn rất ít năng lượng cho nên sẽ giúp tiết kiệm điện tối đa.
  • Khả năng mở rộng cực lớn: Các thiết bị cùng hệ thống sẽ có thể kết nối với nhau tạo nên 1 vùng phủ sóng cực lớn, giúp các thiết bị nhà thông minh kết nối với nhau dễ dàng.
  • Sử dụng mã hóa AES-128 mang đến độ bảo mật cao
  • Dễ dàng mở rộng: Zigbee có thể mở rộng tới 65.000 thiết bị trong cùng một hệ thống.

Nhược điểm của ZigBee là gì?

Mặc dù có nhiều ưu điểm nhưng ZigBee cũng có một vài nhược điểm ví dụ như:

  • Không thể phủ rộng hết toàn bộ nhà có diện tích quá rộng, chúng ta sẽ cần một thiết bị ZigBee Repeater để tăng độ phủ sóng.
  • Không xuyên tường mạnh được, nếu nhà nhiều phòng thì sẽ bị giảm tín hiệu
  • Độ ổn định không bằng thiết bị đi dây. Tuy nhiên đây cũng là nhược điểm chung của tất cả các loại sóng khác.

Tham khảo thêm: IFTTT là gì? Hướng dẫn sử dụng dịch vụ IFTTT trên Android và iOS

Khả năng truyền tín hiệu

Với công nghệ Zigbee, tín hiệu có thể truyền xa tối đa 75m tính từ trạm phát và có khả năng phát xa hơn rất nhiều từ các nút phát khác trong cùng hệ thống.
Dữ liệu sẽ được truyền theo gói, mỗi gói tối đa 128 bytes và cho phép tải xuống tối đa 104 bytes

Tiêu chuẩn này hỗ trợ địa chỉ 64bit cũng như địa chỉ ngắn 16bit. Loại địa chỉ 64bit chỉ xác đinh được mỗi thiết bị có cùng một địa chỉ IP duy nhất. Khi mạng được thiết lập, những địa chỉ ngắn có thể được sử dụng và cho phép hơn 65000 nút được liên kết.

Thiết bị smarthome - Zigbee là gì, vì sao nhà thông minh sử dụng công nghệ này 5

Tiêu chuẩn Zigbee và liên minh Zigbee

Tiêu chuẩn của Zigbee được bảo trợ bởi một nhóm liên minh Zigbee. Liên mình này có hơn 150 thành viên và một trong số đó có ảnh hưởng không nhỏ tới quyết định tiêu chuẩn của Zigbee như là Ember, Honeywell, Invensys, Mitsubishi, Motorola, Philips, và Samsung.

Liên minh Zigbee có nhiệm vụ cân nhắc đến nhu cầu của người sử dụng, nhà sản xuất và các nhà phát triển để có thể nâng cao tiêu chuẩn của Zigbee hơn.

Tham khảo thêm: Bóng đèn thông minh (smart light) là gì?

Các dải tầng sóng hoạt động của Zigbee

Zigbee sẽ hoạt động ở một trong ba tầng sóng là:

  • Dải 868 MHz cho khu vực Châu Âu và Nhật: Trong giải này chỉ có 1 kênh (kênh số 0) và tốc độ truyền khá thấp chỉ khoảng 20kb/s
  • Dải 915MHz ở khu vực Bắc Mỹ: Có 10 kênh tín hiệu với dải từ 1-10 và tốc độ khoảng 40kb/s
  • Dải 2.4GHz sẽ ở các nước còn lại: Có tới 16 kênh tín hiệu từ 11-26 và tốc độ truyền tải rất cao tới 250kb/s

Thiết bị smarthome - Zigbee là gì, vì sao nhà thông minh sử dụng công nghệ này - 2

Công nghệ Module cũng thay đổi tùy theo dải sóng sử dụng và dùng công nghệ trải phổ rộng (Direct sequence spread spectrum – DSSS). Tuy nhiên, Module của dải 868 và 915MHz dùng kỹ thuật điều chế pha nhị phân, còn dải 2.4GHz thì lại dùng kỹ thuật điều chế tín hiệu dịch pha (Offset quadrature phase shift keying – O-QPSK).

Zigbee có thể hoạt động ổn định trong khu vực có mật độ tín hiệu dày đặc và có nhiều tín hiệu gây nhiễu nhờ khả năng đánh giá chất lượng, sự phát hiện năng lượng tiếp nhận và đánh giá kênh rõ ràng.

Công nghệ đa truy cập nhận biết sóng mạng CSMA (Carrier Sense Multiple Access) được sử dụng để xác định thời điểm truyền, và tránh được những va chạm trong đường truyền.

Tham khảo thêm: Khóa cửa thông minh là gì? Ưu & nhược điểm khi sử dụng khóa cửa thông minh

Mô hình mạng Zigbee như thế nào?

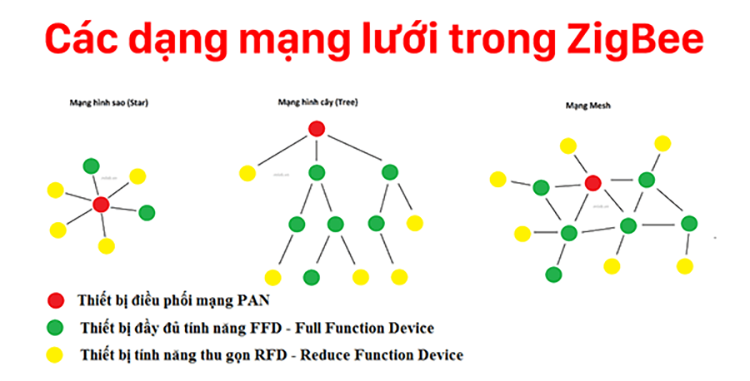

Zigbee có ba dạng hình được hỗ trợ là dạng hình sao, dạng hình lưới và dạng hình cây. Mỗi dạng đều có ưu nhược điểm riêng của mình và sẽ được sử dụng tùy vào trường hợp khác nhau

Thiết bị smarthome - Zigbee là gì, vì sao nhà thông minh sử dụng công nghệ này 3

  1. Với dạng hình sao (Star network): các nút con sẽ liên kết với nút chủ ở vị trí trung tâm.
  2. Với dạng hình lưới (Mesh network): Mạng này có độ tin cậy cao, mỗi nút trong mạng lưới đều có khả năng liên kết với các nút khác, cho phép tín hiệu truyền liên tục trong mạng và bền vững. Nếu có sự cản trở thì hệ thống sẽ tự nhảy sang nút khác.
  3. Với dạng hình cây (Cluster network): Là một bản mở rộng của hình lưới và có thể phủ sóng và mở rộng cao hơn.

Tham khảo thêm: 7 cách công nghệ 5G sẽ thay đổi thế giới

Cấu trúc của Zigbee là gì?

Ngoài 2 tầng vật lý và MAC đã nói ở trên thì Zigbee còn 1 tầng nữa cho hệ thống bao gồm: Tầng mạng, tầng hỗ trợ ứng dụng và tầng đối tượng thiết bị (ZDO) và đối tượng ứng dụng.

Thiết bị smarthome - Zigbee là gì, vì sao nhà thông minh sử dụng công nghệ này 4

  1. Tầng vật lý:  Cung cấp 2 dịch vụ là dịch vụ quản lý và dịch vụ dữ liệu (PHY). Tầng này có nhiệm vụ là kích hoạt/giảm kích hoạt các bộ phận nhận sóng, chọn kênh, phát hiện năng lượng, giải phóng kênh truyền, thu và phát gói dữ liệu trong môi trường truyền
  2. Tầng MAC: Tầng này sẽ cũng cấp dịch vụ dữ liệu và dịch vụ MAC. Dịch vụ dữ liệu MAC sẽ quản lý việc thu phát thông qua dịch vụ dữ liệu (PHY). Nhiệm vụ của tầng này là điều kiển truy cập kênh, điều khiển và giải phóng kết nối.
  3. Tầng mạng: Cũng cung cấp 2 dịch vụ là mạng và bảo mật. Dịch vụ mạng sẽ thiết lập 1 mạng lưới các thành viên tham gia hoặc loại bỏ thành viên nếu được đưa vào mạng khác, gắn địa chỉ cho hệ thống mới được kết nối, đồng bộ tín hiệu giữa các thiết bị và định tuyến các gói tin truyền đi. Còn dịch vụ bảo mật thì có nhiệm vụ bảo vệ tầng MAC, các thông báo tín hiệu và khung tin xác nhận. Giúp thông tin di chuyển giữa các nốt mạng được đảm bảo.
  4. Tầng ứng dụng – APS: Giúp dò tìm các nốt trong vùng phủ sóng, duy trì và kết nối thông tin giữa các nốt mạng. Xác định vai trò của thiết bị trong mạng, thành lập các mối quan hệ cũng như là thiết lập và trả lời các kết nối giữa các thiết bị.
  5. Tầng đối tượng thiết bị – ZDO: có trách nhiệm quản lý các thiết bị, định hình tầng hỗ trợ ứng dụng và tầng mạng, cho phép thiết bị tìm kiếm, quản lý các yêu cầu và xác định trạng thái của thiết bị.
  6. Tầng các đối tượng ứng dụng người dùng – APO: Đây là tầng mà bạn sẽ tiếp xúc với các thiết bị và thêm thiết bị vào mạng nếu cần.

Tham khảo thêm: Smart Life là gì? Cách tải và sử dụng Smart Life để quản lý thiết bị nhà thông minh

Thành phần trong mạng ZigBee

Trong các mạng Zigbee cơ bản sẽ có 3 loại thiết bị là:

  • Zigbee Coordinator (ZC): Đây được gọi là thiết bị gốc có nhiệm vụ quyết định kết cấu mạng, quy đinh cách đánh địa chỉ và lưu trữ bảng địa chỉ. Mỗi mang chỉ có duy nhất một ZC và nó cũng là thiết bị duy nhất “nói chuyện” được với các mạng khác.
  • Zigbee Router (ZR): Thiết bị này sẽ có nhiệm vụ định tuyến trung gian trong việc truyền dữ liệu, nó sẽ tự phát hiện và lập bản đồ các nút xung quanh cũng như là theo dõi và điều khiển các nút hoạt động bình thường.
  • Zigbee End Device (ZED): Gọi là thiết bị điểm cuối và nó sẽ giao tiếp với ZC và ZR ở gần nó nhất. Chúng có nhiệm vụ đọc thông tin từ các thành phần vật lý, chúng thường ở trạng thái nghỉ và chỉ làm việc khi cần chuyển hoặc nhận thông điệp nào đó.

Tóm lại

ZigBee là một dạng kết nối rất mạnh mẽ và linh hoạt, với khả năng kết nối nhiều thiết bị, chống nhiễu tốt và tương tác với các thiết bị trong cùng 1 mạng hoàn hảo nên đây sẽ vẫn là 1 loại kết nối được sử dụng rộng rãi trong thời gian tới cũng như các giải pháp nhà thông minh trong tương lai.
Hy vọng bài viết này Thiết Bị Smarthome đã giúp bạn hiểu hơn ZigBee là gì, hẹn gặp lại bạn ở các bài viết sau.

Sưu tầm & tổng hợp
